华为TN51NQ2 10G 4通道线业务处理板WDM波长分频器

工作原理和信号流。
NQ2单板由波分光模块，信号处理模块，控制和通信模块以及电源模块组成。

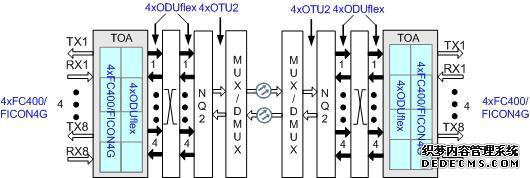

图1显示了NQ2板的功能框图。
图1 NQ2单板功能框图
信号流
NQ2板实现了四个光信号传输，并且收发器两端的波长均符合ITU-TG。
694。
1个推荐的标准波长信号DWDM OTU2 / OTU2e。
光接收器模块从光端口“ IN1”接收“ IN4”发送的光信号，以完成O / E转换。
信号解码，良好的处理和编码由继电器模块执行。此过程基于电信号完成整形，再生和重新调整，并将其封装为OTN帧信号格式。
编码后的信号被发送到光传输模块，经过I / O转换后，传输设置为ITU-TG。
694。
1个推荐的标准波长信号DWDM OTU2 / OTU2e。
转换后的光信号从光端口“ OUT1”到“ OUT4”输出。
模块功能
波分光模块
该模块在WDM侧包括接收和发送部分。
WDM侧接收：OTU2 / OTU2e光信号O / E转换。
WDM侧传输：用于内部电信号和光信号的I / O转换OTU2 / OTU2e。
报告WDM侧光端口的性能。
报告WDM侧激光器的运行状态。
OTN处理模块
OTU2全帧化，OTU2过载处理，FEC编码和解码处理。
控制和通讯模块。
控制整个电路板的操作。
板上的每个模块的控制操作均根据CPU的指令完成。
收集板上每个功能模块的警报和性能事件，工作状态以及电压检测信息。
与SCC板进行数据通信。
电源模块
它将底板提供的DC电源转换为板上每个模块所需的电源。
